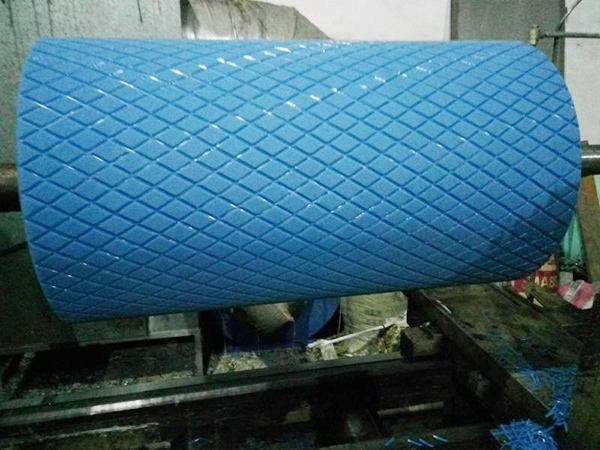

PU胶辊由金属辊芯 + 浇注聚氨酯弹性体胶层组成；优点：耐磨、抗撕裂、硬度范围宽（邵氏 A20‑A95）、回弹好；广泛用于输送、覆膜、压合、模切、板材牵引、印刷等场景。那么，下面了解一下
PU胶辊整体分为两大部分：金属辊芯（基体） + 聚氨酯弹性体胶层，另外还有过渡粘接层，三者共同决定胶辊寿命。
一、辊芯（基体骨架）
用来承载 PU 胶层，承受扭矩、压力、转动。
1. **45# 钢（常用）**
性价比高，强度好；需要防锈处理，表面喷砂。大部分输送、压合胶辊使用。
2. **40Cr 合金结构钢**
重载、大扭矩、高速胶辊，刚度高，抗弯曲。
3. **铝合金辊芯**
重量轻，适合轻载高速设备；刚性比钢低，压力不能太大。
4. **不锈钢（304/316）**
潮湿、有水、轻微腐蚀工况；成本高，喷砂后再上底涂。
辊芯表面要求：喷砂粗化，Sa2.5 级，去除油污氧化皮，为粘接提供锚固面；光滑机加工光面直接包 PU 极易脱胶。
二、过渡粘接层（非常关键，很多人忽略）
不是 PU 本体，是专门的**金属‑聚氨酯底涂粘接剂**。
- 类型：双组分聚氨酯底涂、异氰酸酯类底胶。
- 作用：一边粘金属辊芯，一边和浇注 PU 发生化学反应，把胶层牢牢咬合在金属上。
误区：不刷专用底涂，只靠机械喷砂，冲击、受热后容易脱胶。
流程：辊芯喷砂→清洗除油→涂刷底涂→烘干，再浇注 PU。
三、聚氨酯 PU 胶层（弹性工作层）
由**A 料预聚体 + B 料固化剂（扩链剂）**两组分混合浇注固化而成。
两大基体体系
1. **聚酯型聚氨酯（Polyester‑PU）**
- A 料：聚酯多元醇 + 异氰酸酯（TDI / MDI）预聚体
- B 料：MOCA、BDO 等扩链固化剂
- 特点：耐磨、撕裂强度高，机械性能优秀；**耐水解差，长期泡水容易水解粉化**。
适用：干燥环境，模切、输送、覆膜、压合胶辊。
2. **聚醚型聚氨酯（Polyether‑PU）**
- A 料：聚醚多元醇 + 异氰酸酯预聚体
- B 料：扩链剂
- 特点：**耐水解、耐潮湿、低温性能好**；耐磨略低于聚酯型。
适用：有水、潮湿环境，水洗设备、湿加工胶辊。
异氰酸酯种类（A 料里核心组分）
1. **TDI‑PU**：通用款，性价比高，大部分普通胶辊。
2. **MDI‑PU**：耐热更好，压缩永久变形小，适合连续发热工况。
3. **NDI‑PU**：耐高温、抗压缩变形优异，重载高速，价格贵。
B 料扩链剂（固化剂）
- MOCA（莫卡）：传统浇注 PU 主流，硬度范围宽；
‑BDO（1,4‑丁二醇）：做偏硬 PU；
‑多元醇类：做偏软 PU。
生产过程：A/B 精确配比混合→真空脱泡→浇入模具 / 辊芯外腔→加温硫化，发生化学反应交联，从液态变成固态弹性 PU。
添加剂（少量添加）
- 抗氧剂、抗水解剂：延缓老化；
‑色粉：红、橙、黑等颜色；
‑耐磨助剂：提升磨耗性能；
‑消泡剂：减少气泡缺陷。
四、区分全新料 vs 回收再生 PU
- 全新浇注 PU：全部用多元醇 + 异氰酸酯合成，性能稳定，耐磨、抗撕裂好。
- 回收再生 PU：把旧 PU 粉碎，再热压成型；成本低，内部缺陷多，耐磨、抗撕裂大幅下降，重载不建议用。
