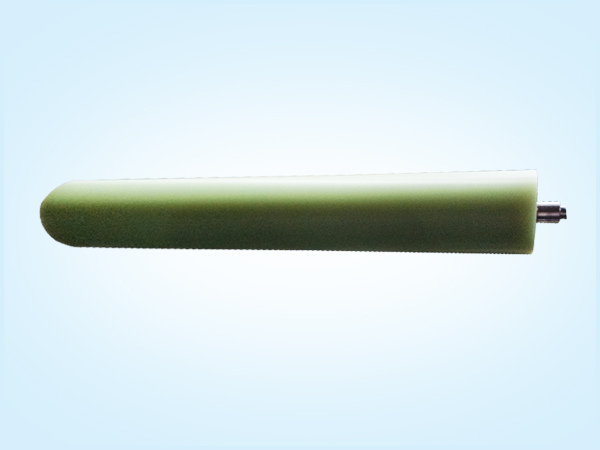

​聚氨酯包胶辊，金属辊芯外部包覆浇注型聚氨酯 CPU 弹性体，特点：高耐磨、弹性好、抗压、耐油；广泛用于输送、压合、覆膜、纠偏、传动、流水线设备。那么，下面说一下聚氨酯包胶辊常见损坏：压痕凹陷、表面开裂、脱胶分层、水解老化、异常磨损、胶面溶胀，很多不是产品质量，而是安装、工况、日常使用维护不当造成。
一、安装调试注意
辊芯精度与对中
两辊平行度、同轴度必须调好；辊子倾斜、受力偏斜，会出现单边磨损、局部过载，造成局部凹陷、开裂。
轴承座间隙合适，不能卡死憋劲；憋辊会产生巨大径向压力，形成永久压痕。
高速工况务必确认做过动平衡；不平衡会震动，胶面拍打磨损，还会损伤轴承。
安装时禁止硬物敲击胶面；吊装保护胶体，钢丝绳不能直接捆包胶外圆，垫橡胶护垫，防止勒伤、割伤胶体。
二、压力使用（容易出现压痕）
压力不要超过设计额定压力。
PU 属于弹性体，长时间静态受压会产生永久压凹。
✅停机必须泄压，不要把两根胶辊一直紧压贴合过夜、长期停机压紧。这点是现场常见故障。
新胶辊初期适当降低压力跑合一段时间，再给到工作压力，避免新胶体瞬间过载。
硬度匹配：压合类辊如果长期高压，不要选过低邵氏硬度；硬度太低极易压出死凹坑。
三、温度控制
普通浇注型聚氨酯长期工作温度 ‑20～+80℃
超过 80℃，胶体加速软化、老化、强度下降，容易开裂、掉块；
禁止热工件直接接触胶辊；
设备发热要做好散热；停机后等胶辊自然冷却，不要急冷。
短时间峰值尽量不要＞90℃。
四、化学介质区分（聚酯 / 聚醚 PU）
聚酯型 PU：耐机油、齿轮油较好；怕长期泡水、水汽、酸碱乳化液，容易水解粉化掉皮。
有水、冷却水工况不要用聚酯。
聚醚型 PU：耐水解、耐潮湿水汽好；耐油性比聚酯差。
禁止接触强溶剂：丙酮、香蕉水、强酸碱、浓切削液、甲苯等，会溶胀、发泡、表面发黏。
清洁优先用：无水酒精、中性肥皂水，擦拭完擦干。
不要把胶辊长时间浸泡在液体里面。
五、运行过程注意
物料不要夹带尖锐金属碎屑、焊渣、硬颗粒，会割伤胶面，伤口会慢慢扩展成裂纹。
进料尽量均匀，避免局部大块物料反复冲击同一位置，产生局部损伤。
发现胶面有异物粘黏，停机清理，不要硬刮；禁止刀片、钢丝刷直接刮胶面。
六、存放与闲置保管
短期存放：立式悬挂好；水平放置必须全轴支撑，不能只支撑两端轴承位，胶辊自重会弯曲，胶体受压产生压痕。
远离热源、阳光直晒；紫外线会让 PU 老化变脆。
不要和强酸强碱溶剂放在同一区域。
存放时胶面不要和其他硬辊、金属直接压紧接触；垫软纸隔开。
存放时间不宜过长，一般库存不超过 12 个月。
七、日常维护点检
日常查看：胶面有无裂纹、凹坑、掉块、起泡；敲击听声音，若有空洞闷响警惕内部脱胶。
胶面轻微粘料，酒精擦拭清理，擦干。
若出现局部磨损、沟槽，条件允许可以返厂重新外圆磨修复（还有足够包胶厚度前提下）；磨损到接近金属辊芯必须重新包胶。
发现有微小裂纹要及时停机，裂纹会随运转不断扩张，严重会胶层大块剥落。
八、常见现场错误总结
❌停机不泄压，两胶辊长期紧压在一起 → 永久压凹
❌钢丝绳直接捆包胶辊吊装 → 勒伤胶体
❌聚酯包胶辊长期接触冷却水 → 水解粉化
❌刀片、钢丝刷清理胶辊表面 → 割伤胶体
❌高温工件直接压在胶辊上 → 胶体软化老化开裂
❌水平存放只撑两端轴头，辊子自重压出压痕
❌用强溶剂清洗胶辊 → 溶胀发黏损坏
