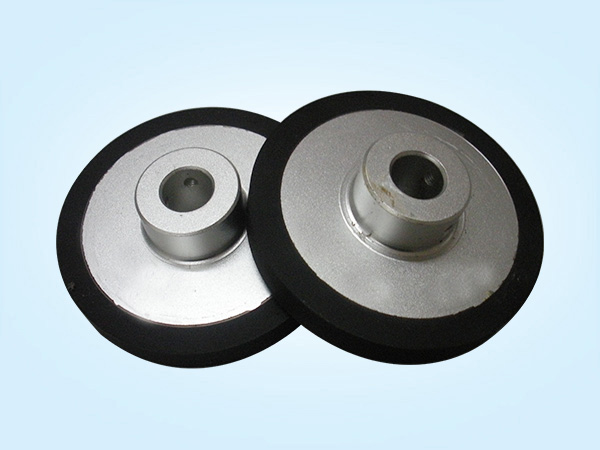

​工业橡胶轮的尺寸精度检测是确保其性能稳定、满足使用要求的关键环节。由于橡胶材料具有弹性，检测时需考虑其形变特性，采用合适的工具和方法。以下是工业橡胶轮尺寸精度检测的详细步骤和方法：
一、检测前准备
环境控制：
橡胶材料对温度敏感，检测前需将橡胶轮和检测工具在标准温度（通常为20±2℃）下放置足够时间（如2小时以上），以消除温度引起的形变影响。
避免在阳光直射或潮湿环境中检测，防止橡胶老化或吸湿导致尺寸变化。
工具校准：
使用前对检测工具（如卡尺、千分尺、百分表等）进行校准，确保测量准确性。
对于高精度检测，可使用标准量块或校准环对工具进行验证。
橡胶轮状态确认：
检查橡胶轮表面是否清洁，无油污、灰尘等杂质，以免影响测量结果。
确认橡胶轮无明显缺陷（如裂纹、气泡、变形等），这些缺陷可能影响尺寸精度。
二、关键尺寸检测项目及方法
外径检测：
工具选择：使用外径千分尺或卡尺，对于大尺寸橡胶轮，可使用带表卡尺或专用外径测量仪。
测量方法：
在橡胶轮的多个位置（如圆周上均匀分布的3-4点）进行测量，取平均值以消除形变影响。
测量时施加适当压力，避免过度压缩橡胶导致测量值偏小。
对于高精度要求，可使用激光扫描或三坐标测量仪进行非接触式测量。
内径检测：
工具选择：使用内径千分尺或内径百分表，对于小尺寸内径，可使用塞规。
测量方法：
将测量工具轻轻插入内径，避免刮伤橡胶表面。
在圆周上均匀分布的多个位置进行测量，取平均值。
对于弹性较大的橡胶轮，可考虑使用专用夹具固定后再测量，以减少形变。
宽度检测：
工具选择：使用卡尺或游标卡尺。
测量方法：
在橡胶轮的两侧边缘进行测量，确保测量面与橡胶轮侧面垂直。
测量时避免过度挤压橡胶，以免影响宽度尺寸。
厚度检测（如适用）：
工具选择：使用千分尺或卡尺。
测量方法：
在橡胶轮的多个位置（如圆周上均匀分布的点）测量厚度，取平均值。
对于变截面橡胶轮，需根据设计要求测量特定位置的厚度。
形位公差检测：
圆度检测：
使用百分表或圆度仪，将测量头轻轻接触橡胶轮外径或内径，旋转橡胶轮一周，记录zui大与zui小读数差，即为圆度误差。
圆柱度检测（如适用）：
在橡胶轮的多个轴向位置测量圆度，综合评估圆柱度误差。
同轴度检测（如适用）：
使用百分表或三坐标测量仪，测量橡胶轮内径与外径的同轴度，确保旋转平稳性。
三、特殊检测方法
光学检测：
使用投影仪或影像测量仪，将橡胶轮的轮廓投影到屏幕上，通过测量屏幕上的影像尺寸来间接获取实际尺寸。
适用于复杂形状或高精度要求的橡胶轮检测。
激光扫描检测：
使用激光扫描仪对橡胶轮表面进行扫描，生成三维点云数据，通过软件分析获取尺寸精度和形位公差。
适用于非接触式、高效率的批量检测。
三坐标测量仪检测：
使用三坐标测量仪对橡胶轮进行全方位、高精度的尺寸测量，可生成详细的检测报告。
适用于复杂形状、高精度要求的橡胶轮检测，但检测成本较高。
四、检测注意事项
避免过度挤压：
橡胶材料具有弹性，测量时需控制施加的压力，避免过度压缩导致测量值偏小。
多次测量取平均值：
在橡胶轮的多个位置进行测量，取平均值以消除形变和测量误差的影响。
考虑橡胶老化：
长期存放的橡胶轮可能因老化导致尺寸变化，检测前需确认其存放时间和条件。
记录检测数据：
详细记录每次检测的数据和结果，以便追溯和分析质量问题。
定期校准检测工具：
定期对检测工具进行校准和维护，确保其测量准确性。
